高速公路高清攝像機監控解決方案

為了提高高速公路的管理和服務水平，目前各高速公路都在實施或即將實施全程監控。高速公路全程監控正日益成為高速公路日常運營管理的一個重要手段，發揮著越來越重要的作用。閉路電視監控是高速公路全程監控的重要組成部分，可供監控人員直觀了解道路交通狀況，同時也可增加自動檢測設備，及時發現交通事件或異常隋況，還可通過錄像回放對事件發生過程進行了解和調查，為及時發現和處理交通事故、避免二次事故、保障交通暢通、減少財產損失、提高服務水平提供了有力支持。因此閉路電視監控系統的重要性不言而喻。

普通攝像機監控系統的弊端

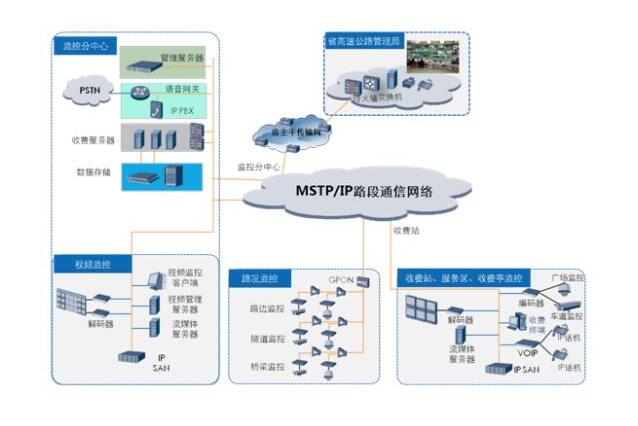

目前高速公路全程監控的主要構成方式是采用標準的攝像機作為前端設備，其最大圖像分辨率可達到D1標準。信號傳輸采用視頻光端機，為了節省光纜纖芯，一般采用節點式光端機。后端設備包括視頻分配器、視頻矩陣、硬盤錄像機、監視器、事件分析儀等。

一、信號的反復轉換造成圖像質量的下降

攝像機的CCD采集的圖像為點陣數字模式，在攝像機內轉換為復合視頻信號輸出。光端機傳輸為數字信號，在光端機傳輸中又經歷模擬到數字、數字到模擬兩次轉換。視頻信號傳輸?shù)奖O(jiān)控中心后，硬盤錄像機的存儲又經過一次模擬到數字的轉換，事件分析儀的處理也是經過一次模擬到數字的轉換。

二、視頻光端機的傳輸是一套專用系統，且擴容不方便

由于其本質上的點對點傳輸特點，增加任何傳輸通道，都需要在定貨時一次確定，所傳輸數據的接口形式也需要一次確定。傳輸系統一旦建成，若要有增加攝像機等調整，只能更換設備或再增加傳輸設備。且視頻光端機難以和其他傳輸系統整合，不能構建傳輸平臺。

三、視頻存儲采用硬盤錄像機

目前多采用H.264格式，其主要特點是動態實時錄像，且壓縮效率高。但動態壓縮的特點使其不適合高速公路應用。因?yàn)楦咚俟分饕P(guān)注的是運動，H.264的特點使其在壓縮運動圖像時可能產生馬賽克。交通事件發生的關鍵時刻，若記錄的圖像產生馬賽克是令人尷尬的，且硬盤錄像機記錄是后端記錄，當傳輸系統發生故障時，會徹底丟失相應圖像。

四、監視效果不理想

由于標準攝像機的分辨率低，難以兼顧場景監控和細節監控。作為交通狀態監控時，一般是作為場景監控，監視范圍大，主要是監視車流是否暢通。作為事件檢測時，則需要監視范圍在攝像機監視的一定范圍之內。而當發生交通事故時，由于顯示細節少，在監視畫面上只能粗略判斷事故情況。不同的應用目的造成使用要求不一致，難以兼顧。

目前在傳輸系統有一些新的方案，如采用以太網通道和動態壓縮方式傳輸，使傳輸系統和其他的傳輸系統整合，構成了統一的傳輸平臺。但由于系統的其他部分未變，使得傳輸?shù)奖O(jiān)控中心的圖像質量下降更大，對后續的信號處理如事件分析帶來了更不利的影響。更多高清監控方面的資訊請點擊“重慶高清監控”進行詳細了解。
